產品特色
TDU-1211是具有一個輸入端用於連接一個極限水平(或任何其他具有兩種狀態的)傳感器的定時單元。當單元輸入端(端子3 - IN)發生定義的狀態變化時，將啟動1秒至100分鐘之間的時間段。在此期間，輸出狀態(帶有切換接觸的繼電器)將發生變化，端子15和16之間的接觸將連接(斷開端子12-15的接觸)。

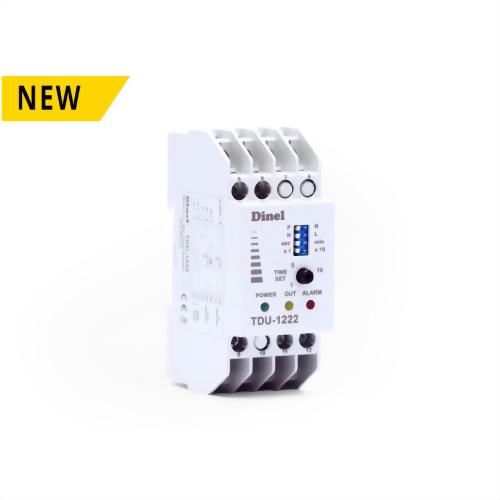

此單元的擴展版本稱為TDU-1222。緊急傳感器連接到警報輸入(端子4)，如果箱子突然超載或排空(超過設定開啟時間)，則斷開緊急繼電器(斷開端子11和12的接觸)並斷開致動器。
● 液位控制計時裝置
● 設置時間從1秒到100分鐘
● 連接具有各種輸出的雙狀態傳感器
● 輸出供電電壓為12 V
此單元的擴展版本稱為TDU-1222。緊急傳感器連接到警報輸入(端子4)，如果箱子突然超載或排空(超過設定開啟時間)，則斷開緊急繼電器(斷開端子11和12的接觸)並斷開致動器。
● 液位控制計時裝置
● 設置時間從1秒到100分鐘
● 連接具有各種輸出的雙狀態傳感器
● 輸出供電電壓為12 V
技術概觀
電源電壓：230 V / 50 Hz
電力需求：4 VA
輸出電壓 (terminals 5,6 - 1,2)：12 V DC
工作環境溫度：-20 °C ... + 50 °C
防護等級(外殼 / 端子)：IP 20
電力需求：4 VA
輸出電壓 (terminals 5,6 - 1,2)：12 V DC
工作環境溫度：-20 °C ... + 50 °C
防護等級(外殼 / 端子)：IP 20
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
