產品特色
● 高精度 ±0.1% F.S. ±1 digit

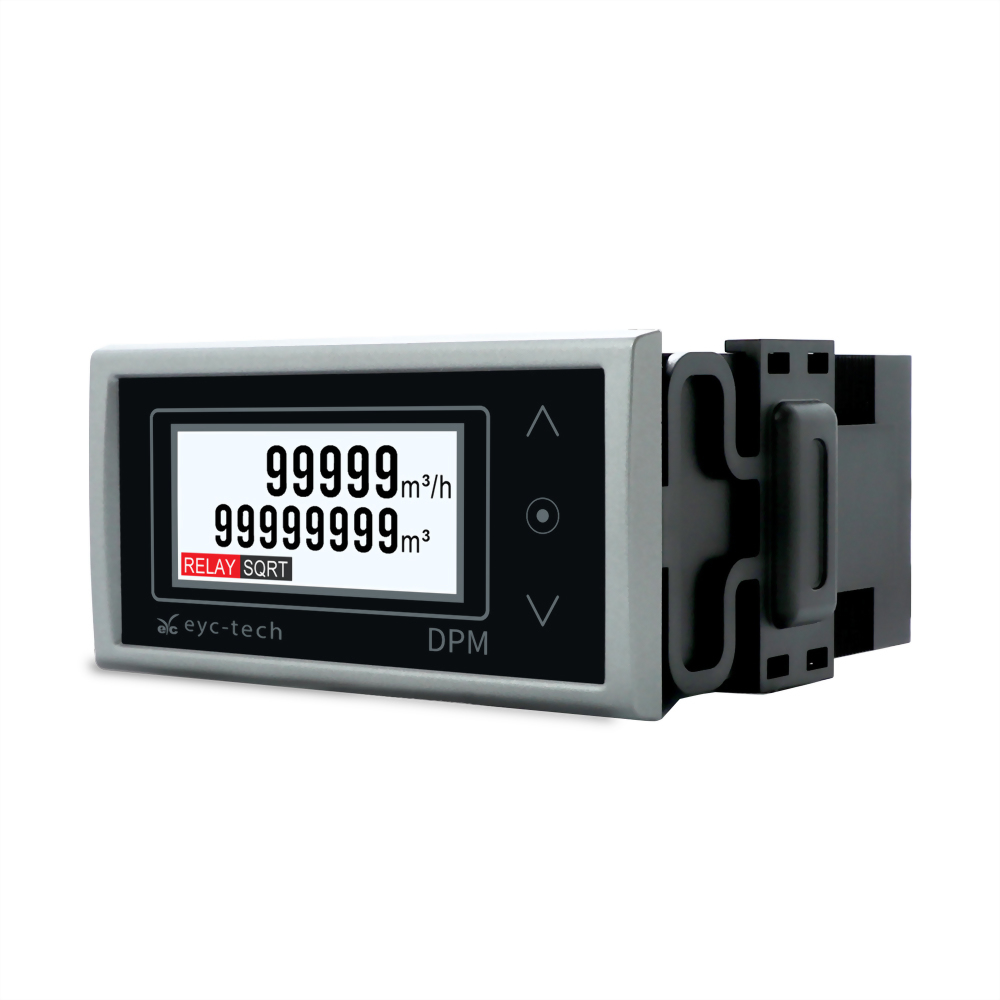

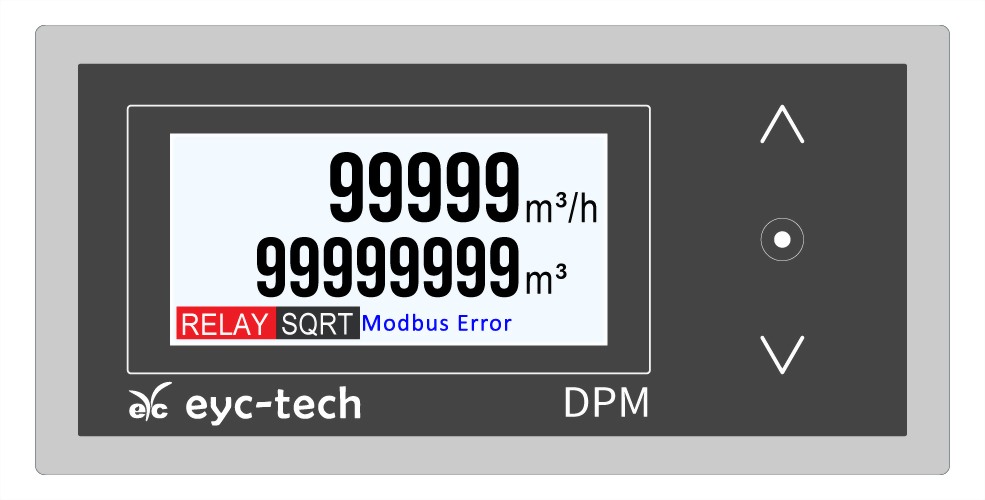

● 2″LCD螢幕雙排顯示，瞬間量5位數，累積量8位數，小數點可規劃
● 輸入訊號：電流 / 電壓 / Frequency / Pulse
● 輸出訊號 : 電流 / 電壓/ Relay / RS-485
● 通用電源供應 AC 90 ... 250 V / DC 24 V
● 激勵電源供二線式傳感器使用
● 具類比訊號開根號功能
● 繼電器輸出可設定對應動作模式(Hi / Lo)、間隙、延遲時間、復歸延遲
● 線性插補功能，可依需求校準非線性的類比輸入訊號
● 2″LCD螢幕雙排顯示，瞬間量5位數，累積量8位數，小數點可規劃
● 輸入訊號：電流 / 電壓 / Frequency / Pulse
● 輸出訊號 : 電流 / 電壓/ Relay / RS-485
● 通用電源供應 AC 90 ... 250 V / DC 24 V
● 激勵電源供二線式傳感器使用
● 具類比訊號開根號功能
● 繼電器輸出可設定對應動作模式(Hi / Lo)、間隙、延遲時間、復歸延遲
● 線性插補功能，可依需求校準非線性的類比輸入訊號
應用領域
工業 / 工廠自動化 / 化工 / 水處理 / 能源 / 環保監測 / 環境監測 / 製藥
技術概觀
顯示 |
|
顯示值範圍 |
瞬間量：5位 |
小數點位數設定 |
瞬間量：最多4位 |
顯示螢幕 |
2吋LCD螢幕，瞬間量字高：7 mm，累積量字高：6mm |
取樣時間 |
8 ms |
反應時間調整範圍 |
1 ... 60 秒 |
參數設定方式 |
按鍵輸入 |
輸入 |
|
訊號類型 |
電流：0 ... 20 mA / 4 ... 20 mA |
輸出 |
|
訊號類型 |
電流：0 ... 20 mA / 4 ... 20 mA |
精度 |
|
顯示 |
±0.1% F.S. ±1 digit |
輸入 |
電流：±0.1% F.S. |
輸出 |
電流：±0.2% F.S. |
溫度影響 |
±100 ppm/°C |
繼電器 |
|
警報遲滯範圍 |
顯示值或0 ... 100% |
繼電器延遲動作時間 |
0 ... 3600 sec |
繼電器輸出訊號異常檢知 |
有 |
繼電器動作方向 |
上限：HI / AL；下限：LO / AL |
繼電器容量 |
Max接點電流：6A |
通信 |
|
通信方式及協議 |
RS-485 Modbus RTU, master or slave |
RS-485傳輸速度 |
9600、19200、38400、57600、115200 bps |
環境 |
|
操作環境 |
0 ... + 60°C ; 0 ... 95%RH(非結露) |
儲存環境 |
-25 ... + 60°C |
電氣規格 |
|
工作電源 / 電壓 |
AC 90 ... 250 V / 50 ... 60 Hz |
輔助電源 / 輸出 |
DC 18 ... 26 V / 50 mA |
絕緣耐壓能力 |
2 K Vac/1 min |
參數記憶型式 |
FLASH |
消耗電力(功率) |
5 W |
隔離 |
|
| 類比輸出 | |
保護 |
|
防護等級 |
IP65(前面板) |
電氣防護 |
■ 逆向保護 ■ 過電壓保護 |
認證 |
|
認證 |
CE |
材質 |
|
外殼材質 |
ABS防火級(UL94V-0) |
外型尺寸 |
48x96x96 mm |
開孔尺寸 |
42.5x90.5 mm(+1 mm) |
重量 |
約160 g |
