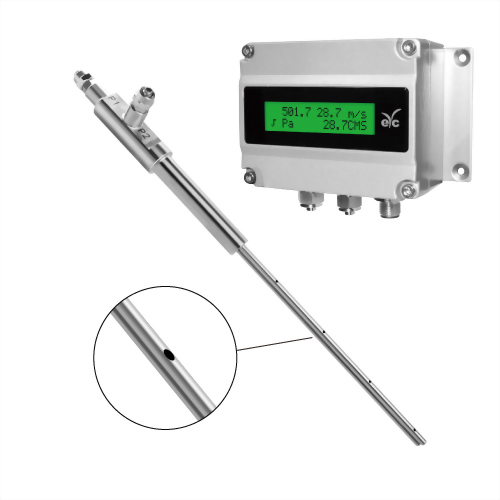

eyc-tech PHM330 差壓傳感器

● 採用熱線式晶片，低風速、微小差壓下敏感度高
● 具溫度補償功能，低零點飄移
● 耐壓1 bar, 差壓量測範圍±50 ... ±1500 pa
● 指撥開關輸出及範圍切換
● 提供RS-485通訊介面
● 物理量單位切換 (透過UI)：mbar / Pa / hPa / kPa / mmH₂O / mmWS / inH₂O / mmHg
● 具有開根號功能


eyc-tech PHM330差壓的傳感器感測元件是熱線式晶片，具有非常優異的零點穩定性及微小差壓偵測能力，耐壓力大。傳感器是運用壓力差使極微量的氣體， 流過感測器本體的氣流通道，並結合集成電路轉換為差壓訊號。

輸入
感測器種類：熱線式晶片
量測範圍：±50 ... ±1500 pa

輸出
輸出訊號：4 ... 20 mA / 0 ... 10 V
訊號連接：三線式
通訊格式：RS-485
負載阻抗(電流輸出)：電壓輸出：≧ 10 KΩ / 電流輸出：≦500 Ω
反應時間(t63)：3 ms
顯示器種類：LCD 模組加背光，雙排顯示
顯示字體高度：5.56 mm

精度
精度：±1.5% F.S. ±3% M.V.
溫度影響：1% m.v. per 10°C

環境
量測介質：空氣
本體工作環境溫度：-20 ... +80°C(無顯示) / 0 ... +50°C(顯示)
本體工作環境濕度：0 ... 95%RH(非結露)
儲存溫度：-40 ... +80°C

電氣規格
工作電源：DC 24 V ± 10 % or AC 24 V ± 10 %
消耗電流：DC 24 V：≦45 mA(顯示) / ≦40 mA(不顯示)
                   AC 24 V：≦95 mA(顯示) / ≦90 mA(不顯示)
過電壓保護範圍：≦DC 40 V
電氣連接：M12接頭

安裝與固定
安裝方式：掛壁式

保護
防護等級：IP65
電氣防護：■ 逆向保護 ■ 過電壓 ■ 短路
耐壓：1 bar
爆裂壓力：3 bar

認證
認證：CE

材質
外殼：鋁合金
重量：顯示：497 g；不顯示：478 g

若遇型錄更新中，詳情請洽業務專員

*請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
