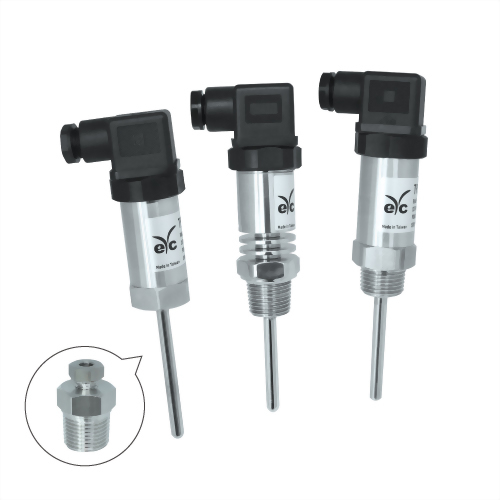

產品特色
● 不鏽鋼外殼
● 堅固一體化的防冷凝及散熱結構設計
● 量測溫度重覆性佳，抗干擾能力佳
● 逆向保護、斷線保護、短路保護、一體型防冷凝 / 散熱結構設計
● 遠距離溫度訊號傳送監控
● 將PT感測元件訊號轉換成標準訊號電流輸出DC 4 ... 20 mA
● 可另搭SD05 LED現場顯示器
● 堅固一體化的防冷凝及散熱結構設計
● 量測溫度重覆性佳，抗干擾能力佳
● 逆向保護、斷線保護、短路保護、一體型防冷凝 / 散熱結構設計
● 遠距離溫度訊號傳送監控
● 將PT感測元件訊號轉換成標準訊號電流輸出DC 4 ... 20 mA
● 可另搭SD05 LED現場顯示器
應用領域
加熱 / 通風 / 空調 / 冷凍 / 水力 / 電力等工程 / 農業 / 溫室 / 環境工程 / 食品 / 製藥設備製程 / 機械製造 / 儲存槽 / 壓縮機 / 油壓設備
技術概觀
輸入
輸入訊號：RTD Pt100 Ω
Pt100 Ω 感應器電流：＜0.8 mA
ZERO調整範圍：±10%
SPAN調整範圍：±10%
輸出
輸出訊號：DC 4 ... 20 mA(二線式)
精度：±0.5% of F.S.
負載阻抗：≦ (Supply voltage - 8 V) / 0.02A Ω
電源穩定度：±0.025% / V
溫度飄移：＜± 0.015%F.S. / °C
校準溫度：20 ... 28°C
反應時間：< 250 ms
電氣規格
工作電源：DC 10 ... 30 V
電氣連接：DIN 43650 ABS
環境
量測介質：空氣
工作溫度：-20 ... 80°C
工作濕度：100%RH (非結露)
保護
PT訊號斷線保護、輸出：＞23 mA
PT訊號短路保護、輸出：＜3 mA
輸出訊號逆向保護：有
防護等級：IP65
認證
認證：CE
材質
外殼材質：SUS304
重量：50 mm：250 g / 200 mm：260 g
選購配件
套管 / 尺寸：30 / 80 / 130 / 180 mm R1/2″外套管
輸入訊號：RTD Pt100 Ω
Pt100 Ω 感應器電流：＜0.8 mA
ZERO調整範圍：±10%
SPAN調整範圍：±10%
輸出
輸出訊號：DC 4 ... 20 mA(二線式)
精度：±0.5% of F.S.
負載阻抗：≦ (Supply voltage - 8 V) / 0.02A Ω
電源穩定度：±0.025% / V
溫度飄移：＜± 0.015%F.S. / °C
校準溫度：20 ... 28°C
反應時間：< 250 ms
電氣規格
工作電源：DC 10 ... 30 V
電氣連接：DIN 43650 ABS
環境
量測介質：空氣
工作溫度：-20 ... 80°C
工作濕度：100%RH (非結露)
保護
PT訊號斷線保護、輸出：＞23 mA
PT訊號短路保護、輸出：＜3 mA
輸出訊號逆向保護：有
防護等級：IP65
認證
認證：CE
材質
外殼材質：SUS304
重量：50 mm：250 g / 200 mm：260 g
選購配件
套管 / 尺寸：30 / 80 / 130 / 180 mm R1/2″外套管
