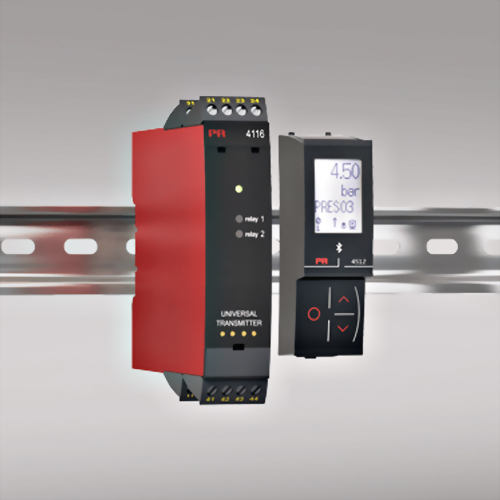

產品特色
- RTD，TC，Ohm，電位器，mA 和 V 信號輸入
- 二線製供電 > 16 V
- FM認證 Div. 2 區域安裝
- 電流，電壓和兩個繼電器輸出
- 交直流通用電源供電
應用
- RTD 或 TC 傳感器線性化溫度測量。
- 轉換線性電阻阻值變化為標準類比電流/電壓訊號，例如：電磁閥和蝶閥，或電位器輸出線位移。
- 二線製變送器的信號隔離和供電電源。
- 標準類比訊號和兩副繼電器乾接點輸出。
- 類比訊號電氣隔離和測量浮地信號。
- 4116 按照嚴格的安全要求進行設計，因此適用於 SIL 2 安裝應用。
-
適用於符合 ISO-13849 標準的性能等級（PL）為“d”的系統。
技術特點
- 4116 通過前端顯示面板 PR 4500 調節和顯示過程參數，無需再開蓋進行撥碼開關操作。
- 1個綠色紅色前端 LED 燈指示正常運行和故障狀態，1個黃色 LED 燈指示繼電器狀態。
- 持續監測重要數據，保障使用安全。
-
4端口2,3 kVAC 電氣隔離。
詳情請洽業務專員
技術概觀
環境條件
工作溫度 -20°C 至 +60°C
存儲溫度 -20°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無結露)
防護等級 IP20
機械規格
結構尺寸（高x寬x深） 109 x 23,5 x 104 mm
結構尺寸（高x寬x深）- 安裝了 4501 / 451x時 109 x 23,5 x 116 / 131 mm
重量（大約） 175 g
重量（包含4501 / 451x） 190 g / 205 g
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用規格
電源
電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 ≤ 2,5 W
最大部功耗 ≤ 2,5 W
隔離電壓
測試電壓 2,3 kVAC
工作電壓 250 VAC (增強) / 500 VAC (基本)
響應時間
溫度輸入（0...90%， 100...10%） ≤ 1 s mA / V 輸入（0...90%， 100...10%） ≤ 400 ms
輔助電源
2線製供電（端子 44...43） 25...16 VDC / 0...20 mA
程序設計 PR 4500通信接口
信號動態範圍，輸入 24 bit
信號動態範圍，輸出 16 bit
信噪比 最小 60 dB (0...100 kHz)
精度 優於 0,1% 所設量程
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
RTD 輸入
RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
電纜電阻 50 Ω (最大)
傳感器電流 額定 0,2 mA
傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω
傳感器故障檢測 Yes
短路檢測 < 15 Ω
線性電阻輸入
線性電阻 最小…最大 0 Ω...10000 Ω
電位器輸入
電位器 最小…最大 10 Ω...100 kΩ
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償（CJC），通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)
傳感器故障檢測 Yes
傳感器故障電流：測量時/其它 額定 2 μA / 0 μA
電流輸入
測量範圍 0...23 mA
可調測量範圍 0...20 和 4...20 mA
輸入電阻 額定 20 Ω + PTC 50 Ω
傳感器故障檢測：4...20 mA 迴路斷線 Yes
電壓輸入
測量範圍 0...12 VDC
可設定測量範圍 0/0,2...1, 0/1...5, 0/2...10 VDC
輸入電阻 額定 10 MΩ
輸出規格
電流輸出
信號範圍 0...23 mA
可設定信號範圍 0...20/4...20/20...0/20...4 mA
負載（@電流輸出） ≤ 800 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 0 / 3,5 / 23 mA / 無
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA
輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA
電流限值 ≤ 28 mA
電壓輸出
信號範圍 0...10 VDC
可設定信號範圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
負載（@電壓輸出） ≥ 500 kΩ
繼電器輸出
繼電器功能 開關點，窗口功能，傳感器故障報警，輸出鎖存功能，上電和斷電狀態指示
最大電壓 250 VAC / VDC
最大電流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC 請查看手冊描述
工作溫度 -20°C 至 +60°C
存儲溫度 -20°C 至 +85°C
標定溫度 20...28°C
相對濕度 < 95% RH (無結露)
防護等級 IP20
機械規格
結構尺寸（高x寬x深） 109 x 23,5 x 104 mm
結構尺寸（高x寬x深）- 安裝了 4501 / 451x時 109 x 23,5 x 116 / 131 mm
重量（大約） 175 g
重量（包含4501 / 451x） 190 g / 205 g
導線規格 0,13...2,08 mm2 / AWG 26...14 絞線
螺絲端子力矩 0,5 Nm
抗振規格 IEC 60068-2-6
2...13.2 Hz ±1 mm
13.2...100 Hz ±0,7 g
常用規格
電源
電源電壓，通用 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC
熔斷器 400 mA SB / 250 VAC
最大功耗 ≤ 2,5 W
最大部功耗 ≤ 2,5 W
隔離電壓
測試電壓 2,3 kVAC
工作電壓 250 VAC (增強) / 500 VAC (基本)
響應時間
溫度輸入（0...90%， 100...10%） ≤ 1 s mA / V 輸入（0...90%， 100...10%） ≤ 400 ms
輔助電源
2線製供電（端子 44...43） 25...16 VDC / 0...20 mA
程序設計 PR 4500通信接口
信號動態範圍，輸入 24 bit
信號動態範圍，輸出 16 bit
信噪比 最小 60 dB (0...100 kHz)
精度 優於 0,1% 所設量程
EMC 電磁兼容對精度的影響 < ±0,5% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1% 所設量程
輸入規格
RTD 輸入
RTD 類型 Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100
電纜電阻 50 Ω (最大)
傳感器電流 額定 0,2 mA
傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω
傳感器故障檢測 Yes
短路檢測 < 15 Ω
線性電阻輸入
線性電阻 最小…最大 0 Ω...10000 Ω
電位器輸入
電位器 最小…最大 10 Ω...100 kΩ
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償（CJC），通過內置傳感器的連接器5910實現外部補償 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C
冷端補償（CJC），通過內置傳感器實現內部補償 ±(2,0°C + 0,4°C * Δt)
傳感器故障檢測 Yes
傳感器故障電流：測量時/其它 額定 2 μA / 0 μA
電流輸入
測量範圍 0...23 mA
可調測量範圍 0...20 和 4...20 mA
輸入電阻 額定 20 Ω + PTC 50 Ω
傳感器故障檢測：4...20 mA 迴路斷線 Yes
電壓輸入
測量範圍 0...12 VDC
可設定測量範圍 0/0,2...1, 0/1...5, 0/2...10 VDC
輸入電阻 額定 10 MΩ
輸出規格
電流輸出
信號範圍 0...23 mA
可設定信號範圍 0...20/4...20/20...0/20...4 mA
負載（@電流輸出） ≤ 800 Ω
負載穩定性 ≤ 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 0 / 3,5 / 23 mA / 無
符合 NAMUR NE43 標準的上限/下限電流 23 mA / 3,5 mA
輸出限值，4...20 和 20...4 mA 信號 3,8...20,5 mA
輸出限值，0...20 和 20…0 mA 信號 0...20,5 mA
電流限值 ≤ 28 mA
電壓輸出
信號範圍 0...10 VDC
可設定信號範圍 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
負載（@電壓輸出） ≥ 500 kΩ
繼電器輸出
繼電器功能 開關點，窗口功能，傳感器故障報警，輸出鎖存功能，上電和斷電狀態指示
最大電壓 250 VAC / VDC
最大電流 2 A
最大 AC 功率 500 VA
Max. DC current, resistive load > 30 VDC 請查看手冊描述
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
