產品特色
應用

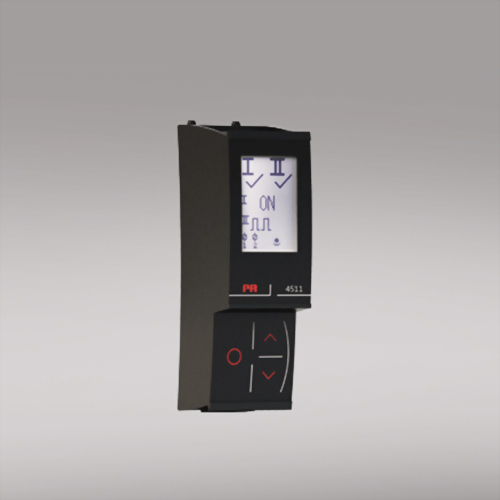

- 4511 為 4000/9000 系列產品添加了 Modbus RTU RS-485 串列匯流排通訊功能。
- 將4000 系列測量的單/雙極性電流、電壓、電位計、線性電阻、RTD和熱電偶等訊號轉換為 Modbus 匯流排通訊訊號。
- 轉換經過 9000 系列產品進出本安防爆區域的 AI，AO，DI，DO 訊號為 Modbus 匯流排通訊訊號。
- 通過 Modbus 匯流排通訊或面板按鈕修改產品參數。
- 通過 4511 顯示過程參數和故障資訊，已經校準和類比過程訊號。
- 4511 包含所有單位轉換和故障顯示之參數設定。
- 支援RS-485 介面 Modbus RTU 通訊協定。
- 通過 RJ45 遮罩介面實現多點半雙工通訊。
- 串列線路和 4000/9000 系列產品之間 2.5 kVAC 高安全電氣隔離。
- Modbus 參數如位址，串列傳輸速率，停止位和同位檢查位元可以通過 4511 設置和保存。
- 安裝於 Zone 2 / Div 2。
- 複製4000/9000 系列設定參數到同型號其他設備。
- 設定之參數值可透過密碼保護。
- 顯示和按鈕功能可以調節為倒轉180°，方便產品倒轉安裝使用。
技術概觀
工作溫度.................................................................... -20°C 至 +60°C
存儲溫度.................................................................... -20°C 至 +85°C
相對濕度.................................................................... < 95% RH （無冷凝）
防護等級.................................................................... IP20
安裝條件.................................................................... 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸（高x寬x深）.......................................... 73,2 x 23,3 x 26,5 mm
結構尺寸（高x寬x深）- 安裝於 4000/9000
模組............................................................................. 109 x 23,5 x 131 mm
重量（大約）............................................................ 30 g
通訊介面.................................................................... RJ45 - shielded
常用規格
電源
最大功耗.................................................................... 0.15 W
隔離電壓
隔離電壓，測試/工作............................................. 2,5 kVAC / 250 VAC 增強隔離
回應時間
回應時間.................................................................... < 20 ms
信噪比......................................................................... > 60 dB
更新速率.................................................................... > 50 Hz
擴展的 EMC 電磁相容對精度的影響: NAMUR
NE21,A criterion, burst........................................ 通訊無損失
訊號類型.................................................................... RS-485 半雙工
串列通訊協定............................................................ Modbus RTU
Modbus 通訊方式.................................................. RTU - slave
單條 RS485 線路所能掛載設備數量.................. 32（線路上沒有中繼器時）
資料傳輸速率，串列傳輸速率.......................................... 2400, 4800, 9600, 19200,
38400, 57600, 115200
自動串列傳輸速率檢測....................................................... Yes - 可以設定 ON 或 OFF
同位.................................................................... Even, Odd, None
停止位（s）.............................................................. 1 或 2
數位定址.................................................................... 1...247
回應延遲.................................................................... 0...1000 ms
I.S. / Ex marking
ATEX........................................................................... II 3 G Ex ec IIC T5
IECEx........................................................................... Ex ec IIC T5 Gc
FM, US....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Cl
I, Zn 2, AEx ec IIC T5 Gc
FM, CA....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Ex
ec IIC T5 Gc
符合標準
EMC............................................................................ 2014/30/EU & UK SI
2016/1091
LVD............................................................................. 2014/35/EU & UK SI
2016/1101
ATEX........................................................................... 2014/34/EU & UK SI
2016/1107
RoHS.......................................................................... 2011/65/EU & UK SI
2012/3032
EAC............................................................................. TR-CU 020/2011
認證
ATEX........................................................................... DEKRA 13ATEX0098 X
IECEx........................................................................... DEK 13.0026 X
c FM us...................................................................... FM22US0014X /
FM22CA0009X
UKEX........................................................................... DEKRA 21UKEX0167X
c UL us, UL 61010-1............................................. E314307
DNV Marine............................................................ TAA00000JD
存儲溫度.................................................................... -20°C 至 +85°C
相對濕度.................................................................... < 95% RH （無冷凝）
防護等級.................................................................... IP20
安裝條件.................................................................... 污染等級 2 & 測量/過壓等級 II
機械規格
結構尺寸（高x寬x深）.......................................... 73,2 x 23,3 x 26,5 mm
結構尺寸（高x寬x深）- 安裝於 4000/9000
模組............................................................................. 109 x 23,5 x 131 mm
重量（大約）............................................................ 30 g
通訊介面.................................................................... RJ45 - shielded
常用規格
電源
最大功耗.................................................................... 0.15 W
隔離電壓
隔離電壓，測試/工作............................................. 2,5 kVAC / 250 VAC 增強隔離
回應時間
回應時間.................................................................... < 20 ms
信噪比......................................................................... > 60 dB
更新速率.................................................................... > 50 Hz
擴展的 EMC 電磁相容對精度的影響: NAMUR
NE21,A criterion, burst........................................ 通訊無損失
訊號類型.................................................................... RS-485 半雙工
串列通訊協定............................................................ Modbus RTU
Modbus 通訊方式.................................................. RTU - slave
單條 RS485 線路所能掛載設備數量.................. 32（線路上沒有中繼器時）
資料傳輸速率，串列傳輸速率.......................................... 2400, 4800, 9600, 19200,
38400, 57600, 115200
自動串列傳輸速率檢測....................................................... Yes - 可以設定 ON 或 OFF
同位.................................................................... Even, Odd, None
停止位（s）.............................................................. 1 或 2
數位定址.................................................................... 1...247
回應延遲.................................................................... 0...1000 ms
I.S. / Ex marking
ATEX........................................................................... II 3 G Ex ec IIC T5
IECEx........................................................................... Ex ec IIC T5 Gc
FM, US....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Cl
I, Zn 2, AEx ec IIC T5 Gc
FM, CA....................................................................... Cl I, Div 2, Gp A, B, C, D T5; Ex
ec IIC T5 Gc
符合標準
EMC............................................................................ 2014/30/EU & UK SI
2016/1091
LVD............................................................................. 2014/35/EU & UK SI
2016/1101
ATEX........................................................................... 2014/34/EU & UK SI
2016/1107
RoHS.......................................................................... 2011/65/EU & UK SI
2012/3032
EAC............................................................................. TR-CU 020/2011
認證
ATEX........................................................................... DEKRA 13ATEX0098 X
IECEx........................................................................... DEK 13.0026 X
c FM us...................................................................... FM22US0014X /
FM22CA0009X
UKEX........................................................................... DEKRA 21UKEX0167X
c UL us, UL 61010-1............................................. E314307
DNV Marine............................................................ TAA00000JD
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
