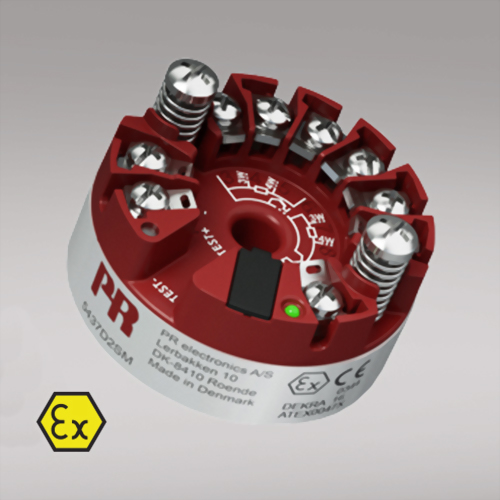

產品特色
- RTD，TC，電位器，線性電阻和雙極性 mV 輸入
- 單路或雙路傳感器輸入，具備傳感器冗餘和漂移檢測功能
- 適宜工作的環境溫度範圍大：-50 到 +85°C
- 總精度達 0.014%
- 2.5 kVAC 電氣隔離
- 符合 IEC 61508：2010 的全面評估，適用於 SIL 2 / 3 應用
應用
- 測量各類 TC 和 RTD 溫度輸入類型。
- 轉換大跨度線性電阻和電位器輸入。
- 轉換雙極性 mV 信號為 4...20 mA。
- 整合入資產管理計劃。
- 需要高精度和/或傳感器冗餘和漂移檢測的關鍵應用。
技術特點
- 真正的雙輸入變送器。高密度 7 端子設計可接受最廣泛的雙輸入組合。
- 傳感器冗餘 - 在主傳感器故障的情況下，輸出自動切換到備份傳感器，保證過程正常運行。
- 傳感器漂移檢測 - 當傳感器差異超過用戶定義限制時進行報警，增強維護優化。
- 過程數據的動態變量映射，例如雙輸入功能的均值，差值，以及最小 / 最大值追蹤。
- 傳感器全量程範圍和環境條件下的，突破性的數字和模擬信號精度。
- 廣泛的傳感器匹配，包括 Callendar Van Dusen 和自定義線性化表。
- 可設定的傳感器限值配合運行時間統計，確保最大的過程可追溯性和傳感器超範圍保護。
- 符合 IEC 61508：2010 標準最高至 SIL 3 的全面評估，以及符合 IEC 61236-3-1 標準的增強 EMC 功能安全測試。
- 5437xxSx 適用於符合 ISO-13849 標準的性能等級（PL）為“d”的系統。
- 符合 NAMUR NE21，NE43，NE44，NE89，NE95 和 NE107 標準診斷信息。
安裝調試
- 標準 DIN B 型傳感器頭部安裝。
- 通過標準 HART 通訊接口或 PR 5909 迴路通訊器。
- 5437D 可以安裝於 zone 0, 1, 2 和 zone 20, 21, 22 以及 M1 / Class I, Division 1, Groups A, B, C, D 區域。
技術概觀
環境條件
工作溫度 -50°C 至 +85°C (標準) -40°C 至 +80°C (SIL)
存儲溫度 -50°C 至 +85°C
標定溫度 23...25°C
相對濕度 < 99% RH (無結露)
防護等級（外殼/端子） IP68 / IP00
機械規格
結構尺寸 ? 44 x 21.45 mm
中心孔直徑 ? 6,35 mm / ? in
重量（大約） 50 g
導線規格 1 x 1,5 mm2 絞線
螺絲端子力矩 0,4 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
用規格
電源
電源電壓 7,5*...30** VDC
部功耗 ≤ 850 mW
使用測試端子時額外所需電源電壓 0,8 V
最小負載電阻（供電 > 37 V 時） (Vsupply – 37) / 23 mA
隔離電壓
隔離電壓，測試/工作 2,5 kVAC / 42 VAC
響應時間
響應時間 70 ms
可調阻尼 0...60 s
極性反接保護 所有輸入和輸入
預熱時間 < 5 分鐘
啟動時間 < 2.75 s
程序設計 Loop Link & HART
寫保護 跳線或軟件
信噪比 > 60 dB
長期穩定性，優於 ±0,05% 所設量程/年 (±0,18% 所設量程/5年)
信號動態範圍，輸入 24 bit
信號動態範圍，輸出 18 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
精度 請查看手冊描述
EMC 電磁兼容對精度的影響 < ±0,1% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%
輸入規格
RTD 輸入
RTD 類型 Pt10...10000, Ni10...10000, Cu5...1000
電纜電阻 50 Ω (最大)
傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償
傳感器故障檢測 無，短路，斷線，短路或斷線
線性電阻輸入
測量範圍/最小範圍（量程） 0 Ω...100 kΩ / 25 Ω
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，斷線
電位器輸入
電位器 最小…最大 10 Ω...100 kΩ
測量範圍/最小範圍（量程） 0...100% / 10%
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
mV 輸入
測量範圍 -800...+800 mV (雙極性) -100 to 1700 mV
最小測量範圍（量程） 2,5 mV
輸入電阻 10 MΩ
傳感器故障檢測 無，斷線
輸出規格
常用輸出規格
正常範圍，可設定 3,8...20,5 / 20,5...3,8 mA
擴展範圍（輸出限制），可設定 3,5...23 / 23...3,5 mA
更新時間 10 ms
負載（@電流輸出） ≤ (Vsupply -7,5)/0,023 [Ω]
負載穩定性 < 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE 43 標準的上限/下限電流 > 21 mA / < 3,6 mA
HART 協議版本 HART 7 和 HART 5
工作溫度 -50°C 至 +85°C (標準) -40°C 至 +80°C (SIL)
存儲溫度 -50°C 至 +85°C
標定溫度 23...25°C
相對濕度 < 99% RH (無結露)
防護等級（外殼/端子） IP68 / IP00
機械規格
結構尺寸 ? 44 x 21.45 mm
中心孔直徑 ? 6,35 mm / ? in
重量（大約） 50 g
導線規格 1 x 1,5 mm2 絞線
螺絲端子力矩 0,4 Nm
抗振規格 IEC 60068-2-6
2...25 Hz ±1,6 mm
25...100 Hz ±4 g
用規格
電源
電源電壓 7,5*...30** VDC
部功耗 ≤ 850 mW
使用測試端子時額外所需電源電壓 0,8 V
最小負載電阻（供電 > 37 V 時） (Vsupply – 37) / 23 mA
隔離電壓
隔離電壓，測試/工作 2,5 kVAC / 42 VAC
響應時間
響應時間 70 ms
可調阻尼 0...60 s
極性反接保護 所有輸入和輸入
預熱時間 < 5 分鐘
啟動時間 < 2.75 s
程序設計 Loop Link & HART
寫保護 跳線或軟件
信噪比 > 60 dB
長期穩定性，優於 ±0,05% 所設量程/年 (±0,18% 所設量程/5年)
信號動態範圍，輸入 24 bit
信號動態範圍，輸出 18 bit
電源電壓變化對精度的影響 < 0,005% 所設量程 / VDC
精度 請查看手冊描述
EMC 電磁兼容對精度的影響 < ±0,1% 所設量程
擴展的 EMC 電磁兼容對精度的影響: NAMUR NE21,A criterion, burst < ±1%
輸入規格
RTD 輸入
RTD 類型 Pt10...10000, Ni10...10000, Cu5...1000
電纜電阻 50 Ω (最大)
傳感器電纜電阻對精度的影響（3-/4-線） < 0,002 Ω / Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
TC 輸入
熱電偶型號 B, E, J, K, L, N, R, S, T, U, W3, W5, LR
冷端補償（CJC） 固定補償，通過Pt100 或 Ni100 傳感器實現內部或外部補償
傳感器故障檢測 無，短路，斷線，短路或斷線
線性電阻輸入
測量範圍/最小範圍（量程） 0 Ω...100 kΩ / 25 Ω
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，斷線
電位器輸入
電位器 最小…最大 10 Ω...100 kΩ
測量範圍/最小範圍（量程） 0...100% / 10%
電纜電阻（單根導線；最大） 50 Ω
傳感器電流 < 0,15 mA
傳感器故障檢測 無，短路，斷線，短路或斷線
mV 輸入
測量範圍 -800...+800 mV (雙極性) -100 to 1700 mV
最小測量範圍（量程） 2,5 mV
輸入電阻 10 MΩ
傳感器故障檢測 無，斷線
輸出規格
常用輸出規格
正常範圍，可設定 3,8...20,5 / 20,5...3,8 mA
擴展範圍（輸出限制），可設定 3,5...23 / 23...3,5 mA
更新時間 10 ms
負載（@電流輸出） ≤ (Vsupply -7,5)/0,023 [Ω]
負載穩定性 < 0,01% 所設量程 / 100 Ω
傳感器故障報警輸出 可設定 3,5…23 mA
符合 NAMUR NE 43 標準的上限/下限電流 > 21 mA / < 3,6 mA
HART 協議版本 HART 7 和 HART 5
