產品特色

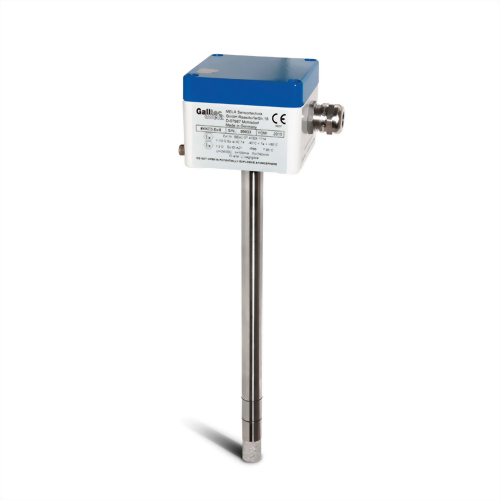

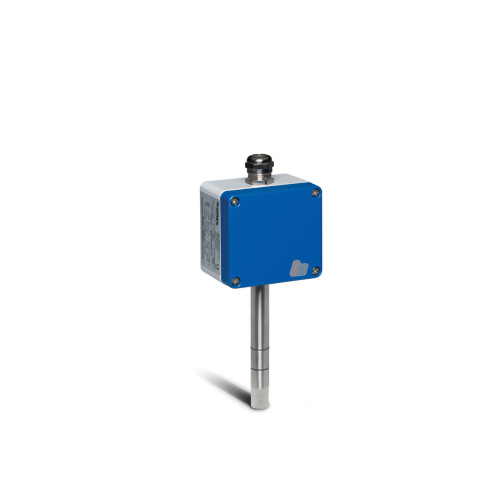

MELA®-溫濕度傳感器用於量測空氣和其他非腐蝕性氣體中的相對濕度或溫度，或同時測量相對濕度和溫度，適用於爆炸危險區域和易燃粉塵場所。
傳感器的燒結濾頭與測棒皆為不鏽鋼材質，外殼為鋁合金材質是使用壓鑄方式製作而成，因此非常堅固耐用。
該產品可在大氣穩定條件及ATEX認證範圍之潛在爆炸危險環境、可燃性氣體、粉塵情況下使用 。
傳感器的燒結濾頭與測棒皆為不鏽鋼材質，外殼為鋁合金材質是使用壓鑄方式製作而成，因此非常堅固耐用。
該產品可在大氣穩定條件及ATEX認證範圍之潛在爆炸危險環境、可燃性氣體、粉塵情況下使用 。
技術概觀
技術數據
輸出 1：相對濕度
輸出範圍 1 ................................... ......... 0...100%rh
輸出信號 1 .................................................. .......... 4...20 毫安
準確度（MR 5...95%rh at 10...40 °C）...................... ±2%rh
在T<10°C; T>40°C .................. 0.1%/K 額外
輸出2：溫度
測量元件（參考 DIN IEC 751）...................... Pt 100 B 級
測量範圍 2 ................................................... -20...+80 °C
輸出信號 2 ................................... .......... 4...20 毫安
（特殊型號，按要求提供特殊測量範圍）
23°C 時的準確度 ................................................... ............. ±0.2 K
其他範圍 ................................... ......... ±0.3 K
在 T<10°C, T>40°C ................... ±0.007 K/K 附加
其他
儲存溫度.................................................. -40 ...+80°C
批準的工作溫度範圍 ................... -40...+80°C
外殼的最高表面溫度...................... 95°C
傳感器工作電壓............ 13...24V DC（本質安全）
最大輸入電壓 Ui ................................... 24V DC
最大輸入電流 Ii................................. 100 mA
最大輸入功率 Pi ..................................... 780 mW
最大內部容量 Ci ..................... 可忽略
最大內電感 Li ................................... 忽略不計
防護等級 ............................................... ........ IP 65
儀表組 II 中的電氣設備
住房提供的保護
築屋材料
傳感器部分..........................不銹鋼
發射器部分..................................................鋁壓鑄件
電纜擰緊 M16 x 1.5
夾緊範圍 .................................................... .. 3...7 毫米
初始扭矩
（對於推薦的電纜類型）.......................... 4.0 Nm
傳感器和變送器電源單元之間的電纜，
屏蔽
推薦類型...................... NF14（Metrofunk）
最大電力傳輸長度 ................... 200 m
最大電纜容量.......................... 20nF/100 m
電源線末端：帶塑料套環的電線套管
輸出 1：相對濕度
輸出範圍 1 ................................... ......... 0...100%rh
輸出信號 1 .................................................. .......... 4...20 毫安
準確度（MR 5...95%rh at 10...40 °C）...................... ±2%rh
在T<10°C; T>40°C .................. 0.1%/K 額外
輸出2：溫度
測量元件（參考 DIN IEC 751）...................... Pt 100 B 級
測量範圍 2 ................................................... -20...+80 °C
輸出信號 2 ................................... .......... 4...20 毫安
（特殊型號，按要求提供特殊測量範圍）
23°C 時的準確度 ................................................... ............. ±0.2 K
其他範圍 ................................... ......... ±0.3 K
在 T<10°C, T>40°C ................... ±0.007 K/K 附加
其他
儲存溫度.................................................. -40 ...+80°C
批準的工作溫度範圍 ................... -40...+80°C
外殼的最高表面溫度...................... 95°C
傳感器工作電壓............ 13...24V DC（本質安全）
最大輸入電壓 Ui ................................... 24V DC
最大輸入電流 Ii................................. 100 mA
最大輸入功率 Pi ..................................... 780 mW
最大內部容量 Ci ..................... 可忽略
最大內電感 Li ................................... 忽略不計
防護等級 ............................................... ........ IP 65
儀表組 II 中的電氣設備
住房提供的保護
築屋材料
傳感器部分..........................不銹鋼
發射器部分..................................................鋁壓鑄件
電纜擰緊 M16 x 1.5
夾緊範圍 .................................................... .. 3...7 毫米
初始扭矩
（對於推薦的電纜類型）.......................... 4.0 Nm
傳感器和變送器電源單元之間的電纜，
屏蔽
推薦類型...................... NF14（Metrofunk）
最大電力傳輸長度 ................... 200 m
最大電纜容量.......................... 20nF/100 m
電源線末端：帶塑料套環的電線套管
文件下載
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
