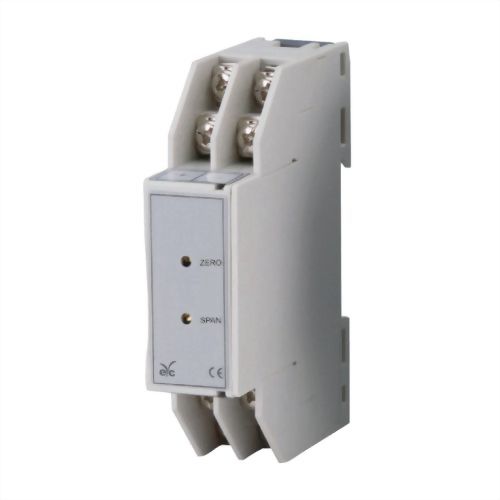

產品特色
● RTD專用IC設計、精度高
● 體積小、減少盤內安裝空間
● 高品質、低價格
● 控制盤內鋁軌式固定、安裝快速
● 體積小、減少盤內安裝空間
● 高品質、低價格
● 控制盤內鋁軌式固定、安裝快速
應用領域
遠距離溫度訊號傳送監控 / 加熱 / 通風 / 空調 / 冷凍 / 水力 / 電力等工程 / 農業 / 溫室 / 環境工程 / 食品 / 製藥設備製程 / 儲存槽 / 機械設備
技術概觀
輸入
輸入訊號：RTD Pt100(三線式)
輸入端導線阻抗：≦50 Ω(三條導線阻抗須相同)
Pt100感應器電流：＜0.8 mA
ZERO調整範圍：±10%
SPAN調整範圍：±10%
輸出
輸出訊號：DC 4 ... 20 mA(二線式)
負載阻抗：≦(Supply voltage - 8 V) / 0.02A Ω
負載阻抗穩定度：±0.05% / 100Ω
電源穩定度：±0.025% / V
精度
精度：±0.1% of F.S.
溫度
溫度飄移：＜±0.015% F.S. / °C
校準溫度 ：20 ... 28°C
反應時間：＜250 ms
環境
量測介質：空氣
工作環境溫度：-20 ... 60°C
工作環境濕度：0 ... 95%RH(非結露)
電氣規格
工作電源：DC 10 ... 30 V
工作環境：-20 ... 60°C / 0 ... 95%RH(非結露)
保護
Pt100訊號斷線保護、輸出：＞23 mA
Pt100訊號短路保護、輸出：＜3 mA
輸出訊號逆向保護：有
保護等級：外殼：IP30 / 端子：IP10
認證
認證：CE
材質
外殼材質：ABS(UL94V-0)
若遇型錄更新中，詳情請洽業務專員
