eyc-tech P064 顯示型差壓傳送器原理
eyc-tech P064 顯示型差壓傳送器原理
eyc-tech P064 顯示型差壓傳送器操作原理基於氣流在孔版處形成局部收縮，因而流速增加，靜壓力降低，於是在孔版前後便產生了壓差。
流體流量愈大，產生的壓差愈大，因此可依據壓差來衡量流量的大小。
這種計量方法是以流動連續性公式(質量守恆定律)和白努利公式(能量守恆定律)為基礎而達到精準量測目的。

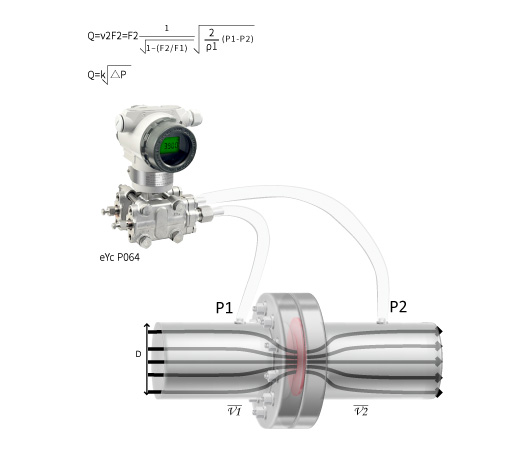

如圖所示，紅色部份為安裝於管道之流孔板，與流體方向垂直。假設流體充滿管道，圖中一次側PH和二次側PL兩點截面
之間，由伯努力公式和流體連續性方程式得出公式(1)和公式(2)。
ρ1ν12/2+P1=ρ1ν12/2+P2.......公式(1)
ρ1ν12F1=ρ1ν12F2..................公式(2)
ν：平均流速(m/s) P：平均流速(Pas abs)
ρ1：流體密度(kg/m3) F：流體截面積(m3)
由公式(1)(2)，通過流孔板的體積流量Q(m3/s)是：
